一、產品介紹：

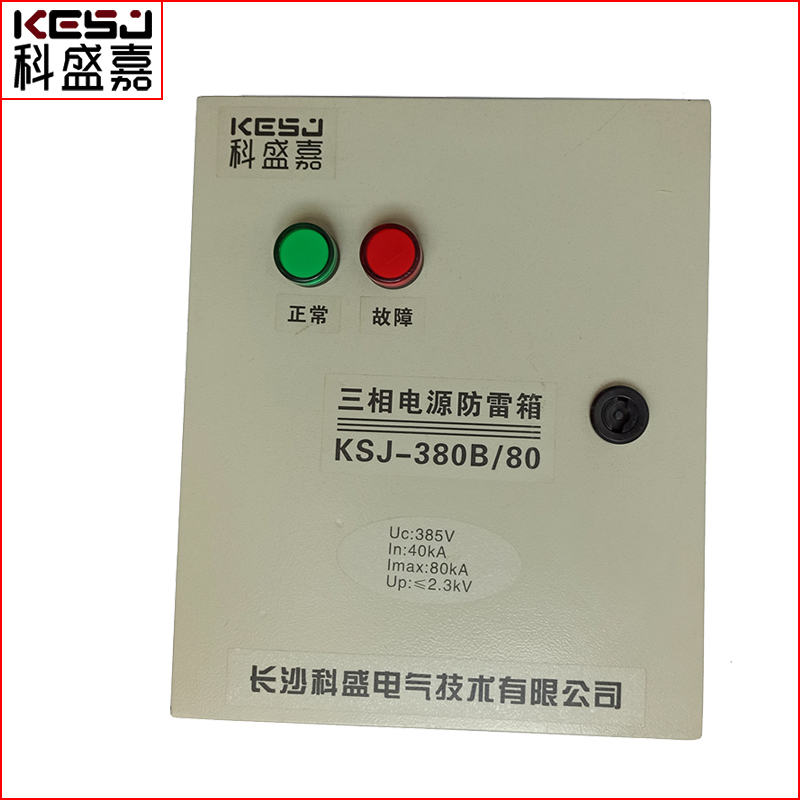

       本產品屬于三相并聯型SPD，當過電壓、過電流侵入SPD回路時SPD內的泄放電路使過電壓、過電流得到有效抑制和泄放，使各線路間的電位差基本保持不變，雷擊后自動恢復到正常狀態，并指示SPD的好壞，在無浪涌的情況下防雷箱系開路狀態

   ◆ 適用防雷區域：LPZ0B~LPZ3區交界處電源線路的雷電浪涌防護。

   ◆ 適用于380V總配電柜或分配電箱電源進線端，特別適用于惡劣的雷電環境。
   ◆ 通流量大、殘壓低,響應時間快。

   ◆ 采用溫控?cái)嗦芳夹g(shù)，內置過流保護電路，徹底避免火險。

   ◆ 具有工作指示、故障指示、雷擊計數等功能。

   ◆ 適用于動力配電柜、設備用電配電柜、通信機房、移動基站及UPS等電源防雷保護。

二、產品安裝：

1、SPD安裝在建筑物總配電柜或配電箱的電源進線端，可采用凱文連接方式。安裝前必須切斷電源，嚴禁帶電操作。防雷箱可懸掛在墻上或水平位置。

2、安裝時，SPD應與相應規格的保險絲配合安裝，請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，檢查工作狀態是否正常。

3、防雷箱使用期間，應定期檢測并查看指示燈工作狀態：指示燈呈綠色，防雷箱正常工作；指示燈呈紅色，防雷箱出現故障，應及時維修或更換。

4、箱體的面板上配有雷電計數器，其中計數范圍為0～99，按“讀數”按紐，窗口即顯示雷擊次數。

5、產品適用于TT、TN-S、TN-C、IT等供電系統。

6、所有接線必須牢固及可靠電氣聯接。

7、防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω。
