此篇接上篇直擊雷和地網制作。經過我們技術人員對現場的觀察及對方羅園長的介紹，我們掌握了幼兒園的一手資料。就是給幼兒園三棟房子（禮堂食堂，辦公室研發室，教學樓）做好直擊雷和地網，因為是新建大樓，之前沒有做過防雷，該院處于比較空曠地帶，很容易遭到雷擊，所以現在我們必須做一個完善的防雷方案來做到有效的預防，減少雷擊事故的發生。
防雷設計
由于網絡集成系統分布點多面廣，因此，為了保護建筑物和建筑物內各向電子網絡設備不受雷電損害或使雷擊損害降低到最低程度，應從整體防雷的角度來進行防雷方案的設計?，F(xiàn)在都采取綜合防雷，綜合防雷設計方案應包括兩個方面：直擊雷的防護和感應雷的防護，缺少任何一方面都是不完整的，有缺陷的和有潛在危險的。 這里只考慮感應雷的設計
一， 感應雷的防護
電源系統感應雷防護：禮堂食堂等樓房的電源系統為三相五線制， 機房電源柜電源輸入從辦公室研究樓總配電柜進線端接出，分別到研究樓，禮堂食堂及教學樓3棟大樓供電，都是三相供電，共計總配電1個，美工室分配電1個，有2條線路，記2個。研究室辦公樓分配電1個，廚房分配電1個，小一班，小二班，3個分配電，其中一個分配電2條線路，共計4個， 所以共計，總配電1個，分配電8個需要防雷保護。
信息系統：監控機房集中分布在頂樓（暫時不考慮），主要考慮室外10個不帶云臺的攝像機。
接地系統：有
根據甲方要求，本次不再考慮監控機房所在建筑物直擊雷防護措施。
4.2 電源系統感應雷電的防護
經實踐經驗證明，由電源系統耦合進入的感應雷擊造成設備的損壞占雷擊災害損失概率的70%以上。因此對電源系統的防雷保護是整個防雷工程中必不可少的一個重要環節。根據IEC1312防雷及過電壓規范中有關防雷分區的劃分，針對重要系統的防雷應分為三個區，分
別加以防護。只做單級防雷可能會帶來因雷電流過大而導致的泄流后殘壓過大破壞設備或者保護能力不足引起的設備損壞。電源系統多級保護，可防范從直擊雷到工業浪涌及各種操作引起的各種過電壓的侵襲。
因此，根據實際情況及防雷原理，本方案對監控機房電源系統進行三級防雷保護，并在重要設備前加裝終端雷電防護，采用逐級降壓的原則，使過電壓降低到對設備無損害的值。各級防雷器安裝示意圖如下：

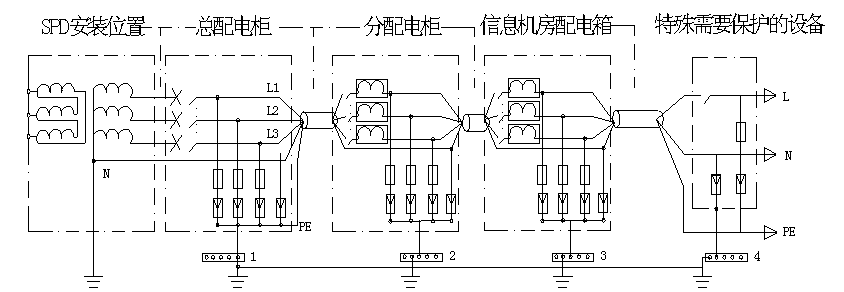

各級防雷器安裝示意圖
4.2.1電源第一級防護
由于低壓總配電房的電源進線是從室外引入，當雷擊感應在電纜上時，強大的雷電流將沿電源線路感應侵入總配電柜，此時雷電能量非常的大，在電源低壓配電柜三相電源處安裝一套我們科盛電氣研發生產的長沙科盛嘉三相電源防雷箱，型號：KSJ-380B/120，將大部分的雷電流泄放入地，共1臺。
4.2.2電源第二級防護
在各分配電進線端前安裝一臺我們科盛電氣研發生產的長沙科盛嘉二級三相電源防雷箱KSJ-380B/80，將第一級防雷器動作后的殘壓進一步泄放，共8臺。
其中有3個配電柜位于室外，防雷箱只能放在室外的墻壁上面安裝，還的弄3個大防水盒保護。
4.2.3電源第三級防護
不考慮
4.3信號防雷
4. 3.1在室外的10個不帶云臺的攝像機前面分別安裝一個長沙科盛嘉二合一視頻信號防雷器KSJ-DV220(24)，共10個。每個攝像頭的地方安裝一個防水盒，防雷器及電源適配器及接線端子都放于防水盒里面，以防日曬雨淋。（完）
